脹接初始間隙的設定主要是為了使軸管完全進入塑性變形，確保卸壓彈性回復后能夠與套環(huán)形成過盈配合，其次是便于軸管穿入套環(huán)內(nèi)孔。本文興迪源機械帶來脹接初始間隙對液壓脹接強度的影響。
一、脹接初始間隙的設定原因：
脹接初始間隙的設定主要是為了使軸管完全進入塑性變形，確保卸壓彈性回復后能夠與套環(huán)形成過盈配合，其次是便于軸管穿入套環(huán)內(nèi)孔。
根據(jù)式(7-34)，初始間隙δo。越大，脹接獲得的殘余接觸壓力越小，脹接強度越弱。
二、脹接結構的抗扭強度M隨初始間隙的變化：
通過對不同初始間隙的碳鋼軸管和套環(huán)采用同樣內(nèi)壓進行脹接實驗，測得脹接結構的抗扭強度M隨初始間隙變化曲線，如圖7-8所示。
可見隨著初始間隙的增大，脹接件可承受的扭矩基本上線性遞減。
連接強度隨著初始間隙增大而降低的主要原因是：當初始間隙增大時，軸管發(fā)生較大塑性變形引起加工硬化，增大了軸管卸壓時的彈性回復量，而套環(huán)的彈性變形量并未增加，導致脹接后套環(huán)內(nèi)壁和軸管外壁間的過盈量減小。

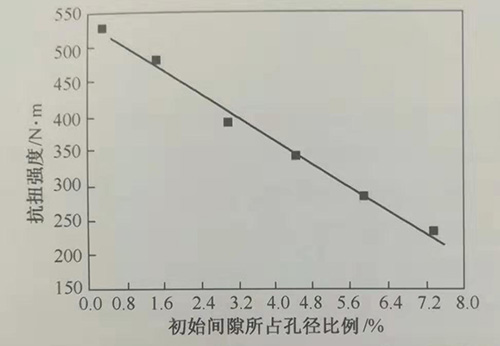

圖7-8不同初始間隙脹接所獲得的抗扭強度
再結合圖7-3來看，當軸管和套環(huán)材質(zhì)已經(jīng)確定并滿足液力脹接條件后，隨著軸管和套環(huán)初始間隙δ的增大，曲線O’A’C右移，則點B也右移，軸管應變硬化后的流動應力值σ’si也將增大，使脹后軸管的彈性回復量εei增大，于是(εeo-εei)減小。上述分析表明，在保證軸管完全進入塑性變形的前提下，初始間隙越小越有利于提高脹接強度。

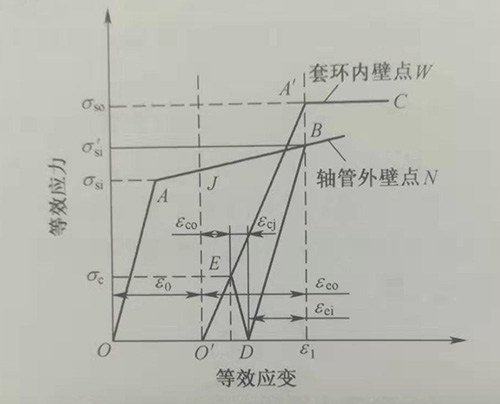

圖7-3 典型點等效應力-應變曲線
【興迪源機械內(nèi)高壓設備優(yōu)勢】
興迪源機械以流體壓力成形技術為核心，主導產(chǎn)品有：內(nèi)高壓成型設備、板材充液成形設備、管材零件液壓成形設備、水脹液壓成形設備、多工位連體液壓拉深設備、四柱式液壓機設備、框架式液壓機設備等。
興迪源機械(Xingdi Machinery)借助于我國智能裝備制造業(yè)的新興生產(chǎn)基地——佛山市的完善配套能力和我國向發(fā)達國家出口鑄鋼件的重要基地——河南新鄉(xiāng)市的上乘鑄鋼件質(zhì)量為依托，以興迪源機械的產(chǎn)品和質(zhì)量信譽為基礎，以液壓和電控為主導，以金屬成形智能液壓裝備為方向，以機、電、液、氣、儀五位一體為手段，為客戶提供節(jié)能、高效、自動化程度高的智能液壓裝備及流體壓力成形方案。
部分文段和圖片摘自：
《現(xiàn)代液壓成形技術》
作者：苑世劍
由興迪源機械編輯
版權歸原作者所有
如若侵權請聯(lián)系刪除
