液力脹接是以液體介質在軸管內加載產生局部變形，利用液壓伺服精確控制內壓，實現軸管和多個套環一次性整體裝配的工藝方法，適于制造空心凸輪軸等軸類件。本文興迪源機械帶來液力脹接的原理及工藝特點。
一、液力脹接的原理：
液力脹接是以液體介質在軸管內加載產生局部變形，利用液壓伺服精確控制內壓，實現軸管和多個套環一次性整體裝配的工藝方法，適于制造空心凸輪軸等軸類件。
液力脹接原理如圖7-1所示。
脹接前軸管與套環之間預留初始間隙δ0,軸管兩端與套環不發生連接的部分由模具約束其變形(圖7-1(a))，在內壓p的作用下，軸管發生塑性膨脹直至與套環內壁接觸，繼續增大內壓，使軸管與套環同時變形，并保持套環僅發生彈性變形且內半徑增大δ1,則軸管外半徑增大δ0+δ1,此時卸去內壓P,軸管和套環都發生彈性回復，當套環彈性回復量大于軸管彈性回復量，套環變形不能完全恢復，因此保留殘余彈性變形量δe(圖7-1(c))，套環和軸管之間形成一定過盈量的固定連接，二者之間的殘余接觸壓力可使其承受一定的扭矩和拉脫力。

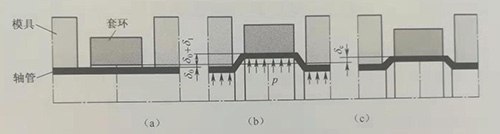

圖7-1液力脹接原理
(a)初始階段；(b)加壓階段；(c)卸去內壓。
二、液力脹接工藝特點：
軸管和套環之間的連接方法較多，包括焊接、擴散連接和燒結、粘接、變形連接(脹接和熱裝)以及鍵連接等。
其中，焊接具有易產生焊接變形和裂紋、熱影響區性能差、異種材料焊接困難等缺點；粘接需專用金屬格接劑，環境適應差；鍵連接是在較硬的連接件表面預先加工花鍵，再使該花鍵擠入另一連接件表面形成鍵連接，連接可靠，但易造成元件表面損傷，且工序復雜；熱裝法需加熱套環，利用熱脹冷縮形成過盈配合，接合強度較低。
1）液力脹接的優點：
這些方法存在的共同問題是要求連接件接合面的初始加工精度較高，增加了工藝難度。與其相比，液力脹接具有如下優點：
(1)由于軸管在內壓作用下先發生較大塑性變形再接觸套環內壁，因此軸管與套環之間允許有較大的初始間隙，接合面加工精度要求較低；
(2)被連接元件不需加工鍵和鍵槽等，也不存在連接件之間相互擠壓的剪切變形，因此不會形成表面損傷和應力集中等問題；
(3)材料適應范圍廣，易于實現異種材料之間的連接，而不需要考慮其可焊性和可粘接性，且連接過程不需加熱，不會影響材料組織性能；
(4)多個套環一次整體裝配，一致性好，效率高。采用液體作為傳力介質可在軸管內壁各部位產生相同的脹形力，一次增壓可同時將多個套環連接到軸管上；
(5)套環內孔可加工成非圓形狀，軸管經脹形與套環形成非圓接合面，成形工藝簡單，連接抗扭強度大。
2）液力脹接的缺點：
液力脹接的主要缺點是：
①脹接元件主要靠過盈配合實現固定連接，套環內壁不可避免地存在殘余拉應力，適用范圍受到一定的限制；
②溫度升高導致的熱膨脹和應力松池可能影響連接的抗扭強度，因此不適用于套環熱膨脹系數高于軸管的場合；
③需嚴格控制脹接壓力，尤其對于鑄鐵等塑性差的材料脹接內壓控制要求較高，否則易造成元件開裂。
