內高壓成形是一種以管材為坯料，以油液為傳壓介質，在管材內部施加超高壓的同時，對管坯的兩端施加軸向推力進行補料。因兩種外力的合力作用，管坯產生塑性變形，最終與模腔內壁貼合，使管坯成為具有三維形狀零件的現代塑性加工技術。本文興迪源機械帶來低碳鋼瓶形管件及Ω接頭管件內高壓成形詳解。
一、低碳鋼瓶形管件內高壓成形：
圖2-36為一種瓶形管件的零件圖。管材外徑為40mm,初始壁厚為2.5mm,成形區直徑為183mm,材料為20鋼。該件成形的難點在于：
①左右非對稱，要求管材兩端的補料量不同；
②成形區長，長度為管材直徑的4.6倍，成形過程中所需要的補料量達到80mm,初始管材的長度為403mm,接近管材外徑的10倍，管材初始長度大容易引起屈曲；
③膨脹量大，膨脹率為70%，而材料延伸率僅為28%。

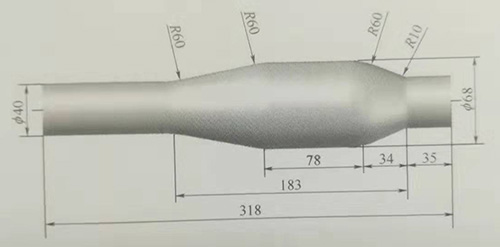

圖2-36 瓶形管件形狀與尺寸(mm)
由于該瓶形件材料為低碳鋼，而且成形區長，要想獲得大膨脹率，必須采用合適的預成形坯。同樣采用“有益皺紋”作為預成形坯聚料，皺紋形狀如圖2-37(a)所示。然后通過加壓整形使皺紋展平，即可獲得該瓶形管件，如圖2-37(b)所示。壁厚分布情況為兩端送料區增厚，向中部成形區減薄，送料區越長，增厚越嚴重，左側送料區增厚大于右側。
在成形區，壁厚的分布是起伏變化的，這與成形過程中皺峰皺谷的位置相對應，皺峰處壁厚稍薄，而皺谷處壁稍厚，這也是利用“有益皺紋“成形的壁厚分布的一個顯著特點。最薄處壁厚為1.92mm,減薄率為25.2%。左側最大壁厚為2.75mm,增厚10%。
圖2-37瓶形管件a)有益起皺形狀；(b)瓶形管件。
二、Ω接頭管件內高壓成形：
圖2-38為Ω接頭管件零件圖，該管件軸向剖面形狀類似希臘字母Ω,因此稱為Ω接頭，為運載火箭動力系統中構成補償管的重要零件之一。管材材料為1Crl8Ni9Ti。該接頭的傳統生產工藝為采用模具壓出半環，切邊配對后焊接成整圓，存在兩條軸向焊縫。傳統生產工藝的主要問題：
①模具壓彎出半圓凸筋寬度不一致，精度難以保證；
②兩半圓焊后變形嚴重，對接面翹曲，尺寸超標，并造成兩端頭無法加工；
③兩半圓采用手工鎢極氬弧焊焊接，清除焊漏工作量大易碰傷工件造成廢品，如清理不凈，則滾焊鋼絲套時易出現虛焊，降低可靠性
④1零件結構存在疊加，造成有些位置無法進行X射線探傷，易造成焊接缺陷漏判。

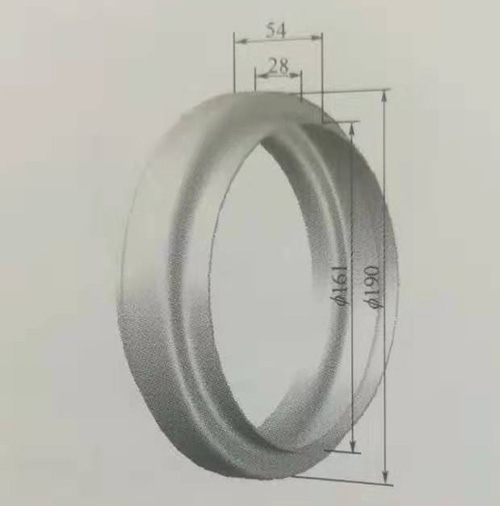

圖2-38 Ω接頭管件形狀與尺寸(mm)
采用內高壓成形工藝制造圖2-38所示Ω接頭，需要外徑為161mm,壁厚1.5mm的不銹鋼管。該管材直徑大、壁厚薄，無法獲得無縫管材。由于激光焊接工藝具有焊縫塑性好、熱影響區小、焊道窄且表面質量好、焊后清理工作量小、可重復性好等優點，故采用激光焊接制造管材。
Ω接頭內高壓成形的難點：
①大直徑超薄零件，徑厚比達107,管端密封困難；
②內圓角小，僅為板厚的3.3倍，需要成形壓力高；
③軸向反力大，當成形壓力為150MPa時，軸向反力接近3000KN,超過現有設備液壓伺服缸的能力；
④沒有過渡區或者過渡區為垂直邊，并且要求?190mm凸臺處的最小壁厚大于1.3mm。這些難點綜合在一起，使得圖2-38所示零件成形難度非常大。為了成形小圓角，需要很高的成形壓力，成形壓力高，軸向反力大、管端密封困難。為了滿足最小壁厚要求和高壓下整形圓角，需要一定的軸向補料，而補料過度或與內壓匹配不合適，就會產生內凹缺陷，如圖2-39所示。

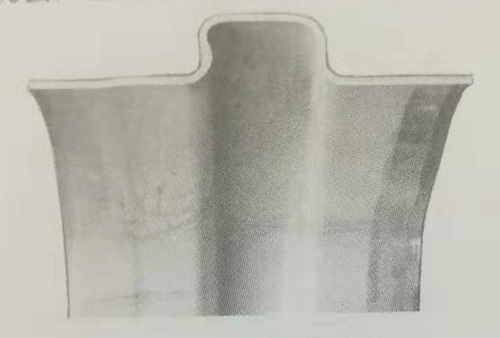

圖2-39 內凹缺陷
只有解決超薄管端部密封、大直徑管軸向減力、避免內凹缺陷和壁厚控制才能獲得合格的零件，如圖2-40所示。其壁厚分布為中部膨脹區減薄較大，兩端傳料區壁厚基本不變，最小壁厚為1.37mm。

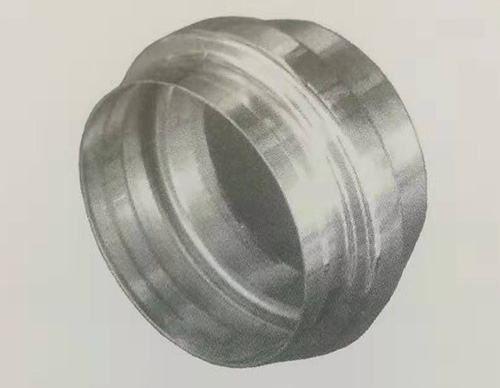

圖2-40 Ω接頭零件
