本文興迪源機械介紹的是鋁合金管件（圖3-51所示）異形截面管內高壓成型，典型截面形狀包括梯形、橢圓形等，材料為防銹鋁合金。
一、成形難點：
成形的難點主要有以下四個方面：
①材料為鋁合金，塑性低，容易發生開裂；
②在變形后易造成晶粒的粗大，出現橘皮組織，導致使用性能下降；
③非對稱結構在成形的過程中變形不均勻，局部變形過大導致開裂；
④軸線彎曲半徑較小，無法通過數控彎曲來實現管材的彎曲。
二、成形工序：
通過壓彎、預成形和內高壓成形工序成形出了達到設計要求的鋁合金異形截面管件，如圖3-52所示。
通過數值模擬工序獲得的各工序成形過程壁厚分布如圖3-53所示。管材初始壁厚為1.2mm,對于壓彎工序，彎曲的外側壁厚減薄到1.17mm,減薄率為2.5%，內側發生增厚，壁厚增加到1.27mm,增厚率為5.8%。
對于預成形工序，壁厚基本保持不變；對于內高壓成形工序，在壓力達到一定數值時，最小壁厚為1.11mm,減薄率為7.5%，最大壁厚為1.30mm,增厚率為8.3%。

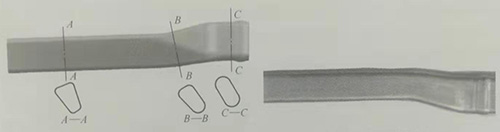

圖3-51鋁合金管件及典型截面圖? ? ? ? ? ? ? ? 圖3-52鋁合金異形截面管件

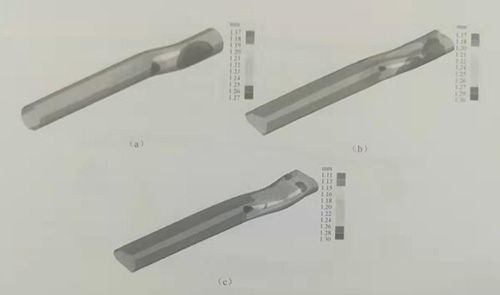

圖3-53?鋁合金管件成形工序及壁厚分布
(a)壓彎；(b)預成形；(c)內高壓成形。
