支管極限高度是多通管內高壓成型一個最主要的指標。設計要求的支管高度越大，成形難度越大。本文興迪源機械帶來多通管內高壓成形的支管極限高度。
一、支管極限高度與什么因素相關？
支管極限高度是多通管內高壓成形一個最主要的指標。設計要求的支管高度越大，成形難度越大。多通管的支管極限高度與多通管的形狀、材料、壁厚、加載曲線和潤滑條件有關。
二、各類形狀的多通管能達到的極限支管高度：

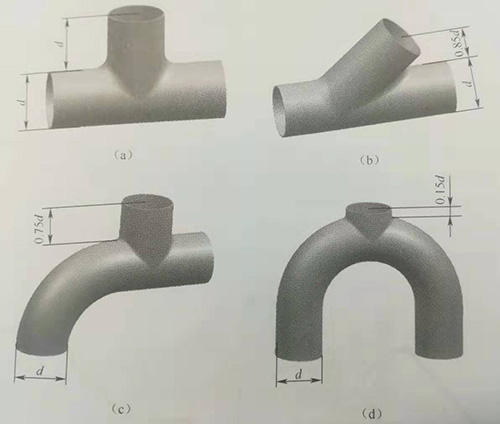

圖4-7所示為采用內高壓成形能獲得的幾種典型多通管的極限支管高度。
圖4-7?典型多通管的支管極限高度
(a)T形三通管;(b)Y形三通管;(c)彎頭三通管;(d)U形三通管。
1)T形三通管：
T形三通管的極限支管高度能達到1倍原始管徑；
2)Y形三通管：
Y形三通管極限支管高度接近0.85倍原始管徑；
3)彎頭三通管：
彎頭三通管的極限支管高度能達到0.75倍原始管徑；
4)U形三通管:
U形三通管的極限支管高度能達到0.15倍原始管徑。
T形三通管由于兩側補料量相同，所以支管極限高度較大。而彎頭三通管及U形三通管其送料區的管材為彎管，成形時補料相對困難，所以支管極限高度相對小些。
【興迪源內高壓成形技術優勢】

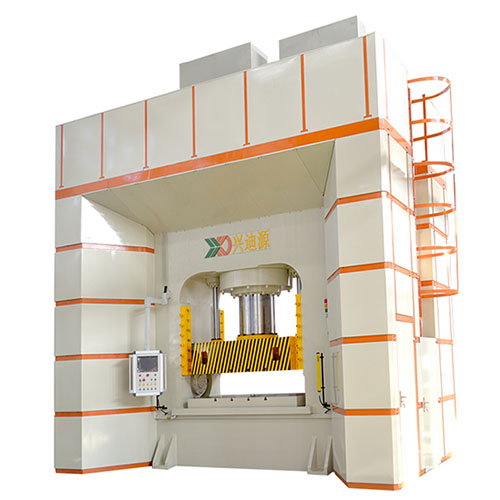

興迪源機械是以內高壓成形技術為核心，以內高壓成形機、內高壓水脹成形機、內高壓板材充液成形機、內高壓三通機等設備為主導產品的生產廠家。公司建立有液力內高壓成形機械工程技術研究開發中心，并與中國科學院金屬研究所、南京航空航天大學等院校開展長期的科研課題開發合作。
自2007年創立以來，興迪源機械一直致力于內高壓成形的技術創新和產品研發。主營產品范圍從生產普通液壓設備，現今發展至生產、研發國內流體壓力成形技術的鍛壓設備。
