今天這篇文章興迪源機械帶各位朋友們來設置沖壓模具合理的閉合高度。
首先小編帶大家來了解一下，什么是沖壓模合理的閉合高度？
沖模的閉合高度是指模具在最低工作位置時，上模板的上平面與下模板的下平面間的距離。
我們在下降滑塊的時候，不能夠直接把沖床的閉合高度設置成模具的閉合高度，而是要大于模具的閉合高度。
雖然現在大多沖床都有自動判斷閉合高度的功用，但是有一點我們是必須要記住的：模具中有材料的時候，這個時候我們通過測量得到的模具高度，這個才是模具的閉合高度。
在沖壓生產過程當中，如果直接把沖床的閉合高度設置為模具的閉合高度的話，由于壓力過大，沖床性能會降低或者閉合的機身會直接張開。一些用了很久的老設備，甚至?xí)霈F(xiàn)卡死。閉合力太大會使限位柱在模座上面產生壓痕。

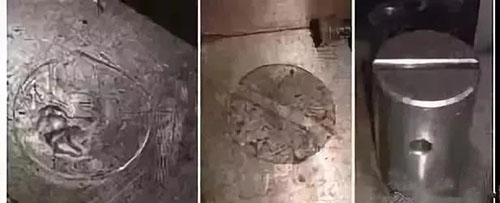

下圖就是限位柱在模座上產生的痕跡，這樣你還會用它們來校對模高嗎？
限位柱可以用來校對模具的閉合高度，當然也不止這一種用法，調節模具的閉合高度，衡量滑塊的平行度都是可以用限位柱來做的。
我們在剛開始架模的時候，先讓限位柱間有0.5mm的間隙，在架模后調節模具的閉合高度到實際需要的高度，這也不失為一種好的辦法。
說到這里，也說一下模高的校正：

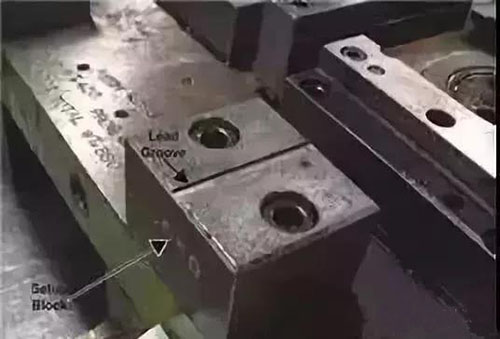

一般模具都會有2個到4個限位柱，這些限位柱正面磨大概是0.7毫米到1.0毫米相同的凹槽。
用一段材料或鉛條放置在凹槽內，啟動沖床，如果限位柱沒有壓壞，就可以測量鉛線厚度。
很多限位柱在沖床閉合后的間隙一般是0.02-0.05毫米，如果鉛絲在壓扁后為1.7毫米，凹槽深度為1.3毫米，那么可以再降低0.38毫米來保持限位柱間0.02毫米的間隙。
這篇關于設置沖壓模具的閉合高度的文章就說到這里咯，不知道各位朋友們有沒有學到呢？
