相比采用傳統芯棒作為內支撐，充液數控彎曲可以提高管材彎曲成形極限，并改善成形質量。同時隨彎曲半徑減小，應適當提高支撐內壓，使其接近于管材屈服內壓。較大內壓下截面畸變增加非常緩慢，隨著內壓增大，相同截面變形對應的曲率明顯增大，相應地，隨支撐內壓增加，管材發生失效的臨界彎矩和極限曲率均大幅提高。本文興迪源機械帶來管端無約束下的管材充液壓彎。
一、內壓對管材純彎曲截面畸變的影響：
圖3-9~圖3-11所示為德國斯圖加特大學研究結果。其中：△D為截面直徑變化量，△D/D為管材截面直徑變化率；k為彎管的曲率，k/k1為歸一化的曲率，k1=t/d2;P為管材內壓，Po/P為歸一化的內壓，Po/P=2σot/Do。

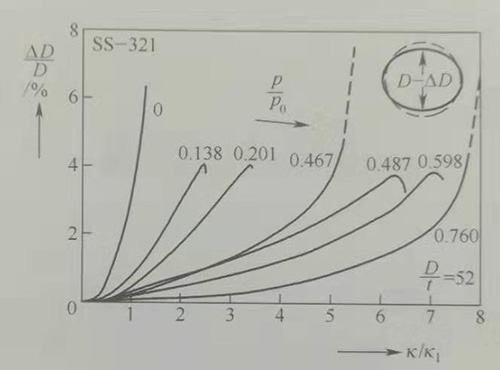

圖3-9內壓對管材純彎曲截面畸變的影響
二、內壓對管材臨界起皺曲率的影響：
同時，支撐內壓對管材臨界起皺曲率具有重要影響，隨內壓的升高，管材臨界起皺曲率大幅增加，當內壓為0.76ps,極限相對彎曲半徑達到7,為無內壓時的1/6。

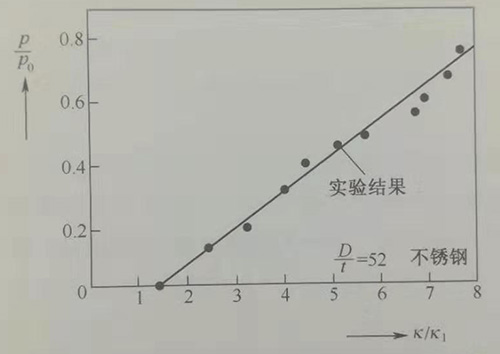

圖3-10內壓對管材臨界起皺曲率的影響
不同支撐內壓時的起皺行為有所不同，圖3-11所示為ALMg3.0Mn鋁合金管材充液壓彎的成形極限，其中管材直徑95mm,壁厚1.5mm,壓彎半徑1500mm。
當相對彎曲半徑為15時，采用極限支撐內壓2MPa,管材最大徑厚比可以達到63。
隨內壓的升高，薄壁彎管內側起皺時刻延緩，成形極限逐漸提高。管材彎曲成形極限隨徑厚比的增大而迅速減小，當相對彎曲半徑為15,內壓采用臨界屈服內壓時，充液壓彎可彎制管件徑厚比不超過100。

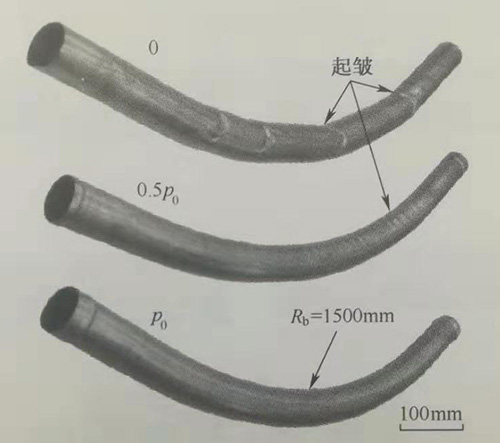

圖3-11內壓對薄管充液壓彎起皺的影響
三、管材充夜壓彎的極限徑厚比：
管材充液壓彎的極限徑厚比除了與材料有關外，還與彎曲半徑有關。不同彎曲半徑下，低碳鋼和鋁合金管材充液壓彎可達到的極限徑厚比如表3-4所示，極限徑厚比隨彎曲半徑減小面逐漸減小，當相對彎曲半徑為2-3時，低碳鋼和鋁合金管件的極限徑厚比不超過40。

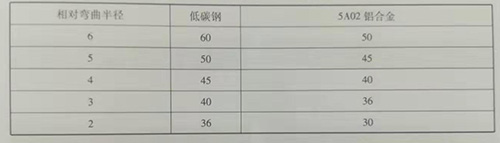

表3-4 管材充夜壓彎的極限徑厚比
