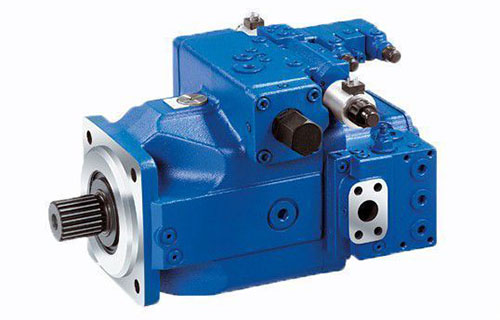

柱塞泵是液壓系統的一個重要裝置。它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油。本文興迪源機械帶來柱塞泵的概念、機械原理及安裝注意事項。
一、柱塞泵的概念：
柱塞泵是液壓系統的一個重要裝置。它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油。柱塞泵具有額定壓力高、結構緊湊、效率高和流量調節方便等優點。柱塞泵被廣泛應用于高壓、大流量和流量需要調節的場合，諸如液壓機、工程機械和船舶中。
二、柱塞泵的機械原理：
1）概述：
柱塞泵柱塞往復運動總行程L是不變的，由凸輪的升程決定。柱塞每循環的供油量大小取決于供油行程,供油行程不受凸輪軸控制是可變的。供油開始時刻不隨供油行程的變化而變化。轉動柱塞可改變供油終了時刻，從而改變供油量。柱塞泵工作時，在噴油泵凸輪軸上的凸輪與柱塞彈簧的作用下，迫使柱塞作上、下往復運動，從而完成泵油任務，泵油過程可分為以下兩個階段。
2）進油過程：
當凸輪的凸起部分轉過去后，在彈簧力的作用下，柱塞向下運動，柱塞上部空間（稱為泵油室）產生真空度，當柱塞上端面把柱塞套上的進油孔打開后，充滿在油泵上體油道內的柴油經油孔進入泵油室，柱塞運動到下止點，進油結束
3）回油過程：
柱塞向上供油，當上行到柱塞上的斜槽（停供邊）與套筒上的回油孔相通時，泵油室低壓油路便與柱塞頭部的中孔和徑向孔及斜槽溝通，油壓驟然下降，出油閥在彈簧力的作用下迅速關閉，停止供油。此后柱塞還要上行，當凸輪的凸起部分轉過去后，在彈簧的作用下，柱塞又下行。此時便開始了下一個循環。柱塞泵以一個柱塞為原理介紹，一個柱塞泵上有兩個單向閥，并且方向相反，柱塞向一個方向運動時缸內出現負壓，這時一個單向閥打開液體被吸入缸內，柱塞向另一個方向運動時，將液體壓縮后另一個單向閥被打開，被吸入缸內的液體被排出。這種工作方式連續運動后就形成了連續供油?。
三、柱塞泵的安裝注意事項：

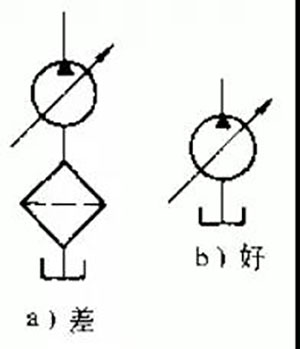

1）自吸性差的液壓泵應避免在其吸油管上裝設過濾器
圖1a所示，自吸性差的液壓泵如果其吸油口再裝設過濾器，隨著過濾器壓降的日漸增加，液壓泵的最低吸入壓力將得不到保證，而造成液壓泵吸油不足，容積效率也急劇下降，并出現振動及噪聲，直至損壞液壓泵。所以應如圖1b所示為好。
圖1???液壓泵吸油路方案對比

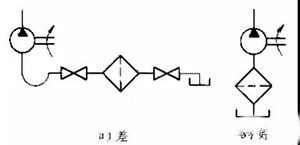

2）配管時，要避免造成液壓泵吸油阻力過大
如圖2a所示，液壓泵的吸油管路上有幾段硬管、截止閥、過濾器和一段軟管，需要的管接頭較多。可見管路上的總的壓力損失將會很大，如果配管時再造成管路局部通流面積變小，則問題將更嚴重，致使液壓泵吸油不足，直到造成液壓泵損壞。所以應如圖2b所示為好。如果軟管和截止閥等是必不可少的，則應將其通徑適當加大，以確保液壓泵要求的吸入壓力。
圖2??液壓泵吸油管路方案對比

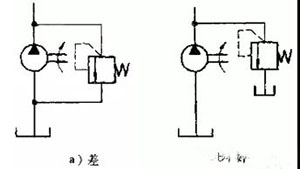

3）要避免將溢流閥的排油管與液壓泵的吸油管相連
如果溢流閥的排油管與液壓泵的吸油管相連，因溢流閥排出的是熱油，將使液壓泵乃至整個液壓系統溫度升高，而且是惡性循環，最終導致元件或系統故障。圖3所示為液壓泵的溢流油管連接方案的對比。

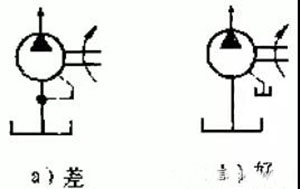

4）要避免將液壓泵的外泄漏油管與該泵的吸油管相連
因為液壓泵的外泄漏油管排出的是熱油，容易使泵體溫度升高，對泵的使用壽命很不利。另外，在有些情況下，泵的外泄漏油管與該泵的吸油管相連，還會造成泵體里未充滿所需的液壓油，這更是不利的。圖4所示為液壓泵的外泄漏油管連接方案的對比。
